在PCB线路板生产制造与品质检测环节中，绿油层、镀铜层的厚度是判定电路板品质、导电性能及绝缘性能的核心指标。镀层厚度不均、涂层过薄或过厚，都会直接影响PCB线路板的稳定性、使用寿命与成品合格率。因此，企业需要借助高精度金相显微设备，对PCB板材镀层进行微观成像、精准观测与厚度量化测量，以此严格把控产品生产质量。针对PCB绿油层、镀铜层精细化检测需求，深圳某电子企业精准选型明美光电金相显微成像整套设备，完成高精度镀层厚度检测工作。

  该深圳企业主营PCB线路板研发、生产与质检检测，在日常品控实验中，需要精准测量PCB线路板绿油层、镀铜层的微观厚度，对显微镜的成像分辨率、明暗场观测效果、高倍细节解析力以及相机成像画质有着极高要求。为匹配客户高精度微观检测需求，解决PCB薄层测量模糊、细节丢失、色差失真等检测难题，明美技术工程师结合PCB金相检测行业特性，为客户定制了专属成像检测方案。

  本次方案核心设备选用明美MJ33明暗场金相显微镜，同时搭配两款中高档专业显微镜相机MC15与MC50-N供客户现场对比实测，让客户根据实际检测场景，择优适配PCB镀层厚度测量工作，保障检测数据的精准性与稳定性。

  在现场样品实测对比过程中，技术人员分别使用低倍、高倍物镜对PCB线路板样品的绿油层、镀铜层结构进行明暗场成像观测。实测数据显示，MC15显微镜相机在低倍观测模式下成像画质清晰、色彩均匀，能够满足基础低倍率PCB表层观测需求；但切换至高倍物镜进行精细化镀层厚度测量时，设备细节解析力不足，画面层次感、清晰度以及边缘辨识度大幅下降，无法精准区分绿油层与镀铜层边界，难以满足高精度厚度测量的严苛需求。

  而MC50-N显微镜相机表现出极强的全倍率成像适配能力，尤其在金相材料微观分析场景中优势突出。无论是低倍全景观测，还是高倍精细化放大检测，都能呈现出高清、通透、无畸变的微观画面，可精准区分PCB绿油层、镀铜层的分层边界，镀层纹理、厚度轮廓清晰可见，完美解决高倍观测细节缺失、边界模糊、测量误差大等痛点。

  经过多组样品反复对比测试，该深圳企业最终敲定MJ33明暗场金相显微镜+MC50-N显微镜相机的成套检测方案。设备正式投入使用后，客户反馈整体成像效果、测量精度、设备稳定性完全符合生产质检标准，能够高效、精准完成PCB线路板绿油层、镀铜层厚度检测工作，对明美整套金相显微成像解决方案高度认可。

一、核心设备优势：MJ33明暗场金相显微镜，适配PCB精密检测

  明美MJ33明暗场金相显微镜是针对金属材料、PCB板材、精密元器件研发的高端金相检测设备，广泛应用于电子制造、材料科研、工业质检等领域，专为薄层结构、微观纹路、镀层结构观测测量设计，完美适配PCB绿油层、镀铜层厚度检测场景。

  设备搭载专业明暗场光学系统，明场模式可清晰观测PCB表层整体结构、镀层均匀度；暗场模式可凸显微观薄层边界、细微划痕、镀层分层缺陷，有效解决普通显微镜无法区分薄层边界、细微结构模糊的问题。设备光学分辨率高、成像色差小、视野平整，搭配高精度物镜，可满足从低倍筛查到高倍精准测量的全流程检测需求，为PCB镀层厚度量化分析提供精准的图像数据支撑。同时设备机身结构稳定、抗干扰性强，适配工厂常态化高频次质检作业。

二、相机选型对比：MC50-N完胜高倍金相精密检测场景

  在本次PCB镀层检测实测中，两款相机适配场景差异显著，精准体现出MC50-N在金相材料高精度分析中的核心优势。MC15作为中高档入门级显微相机，仅能满足基础低倍率观测，适配常规大样本、低精度观察场景；而MC50-N针对金相微观检测优化升级，拥有更高的像素分辨率、色彩还原度以及细节解析能力。

  在PCB高倍镀层测量场景下，MC50-N可精准捕捉微米级薄层结构，镀层边缘轮廓锐利清晰，无虚化、无噪点，能够最大程度还原PCB绿油层、镀铜层的真实微观形态，有效降低人工测量误差，大幅提升PCB镀层厚度检测的精准度与工作效率，是工业金相精密检测、微观尺寸测量的优选相机型号。

三、方案落地价值

  明美MJ33金相显微镜搭配MC50-N显微相机的成套方案，精准适配PCB线路板镀层厚度检测、微观缺陷筛查、金相结构分析等核心工作，针对性解决了电子行业薄层测量精度低、高倍成像模糊、分层边界不清晰等行业痛点。整套设备操作便捷、性能稳定、检测精度高，能够充分满足PCB生产企业的常态化质检、新品研发、样品抽检等多样化需求，助力企业提升产品品质与生产竞争力。

设备实拍样品图展示

                          金相显微镜MJ33+显微镜相机MC15-5X-暗场                       金相显微镜MJ33+显微镜相机MC50-N-5X-暗场

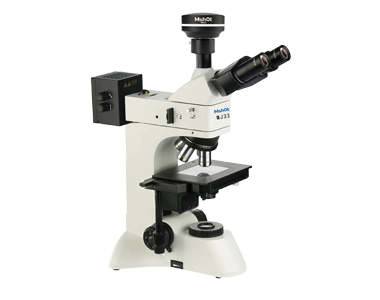

使用机型：明暗场金相显微镜MJ33
