一、前言：

不少人使用显微镜会遇到这个现象：眼睛对着目镜观察，画面又大又完整；接上相机后拍照，画面就会被裁剪，只能拍到中间一小块，周围景象消失。

其实，这并不是设备故障或者相机质量差，是显微镜成像的正常光学现象。

目镜下成像，如图①：

图①

显微相机成像，如图②：

图②

二、原因分析：

（1）感光芯片尺寸有限（最主要）

首先我们要明白：目镜观察、相机拍照，走的是两套完全不同的成像逻辑。

显微镜物镜工作时，会在镜筒内投射出一个大圆形的有效视场，这是显微镜真正的成像范围。目镜相当于一个广角放大镜，能把物镜传来的完整圆形视场全部放大、呈现给人眼，加上人眼瞳孔可灵活适配、可视范围大，所以我们看到的画面又大又完整，整体视野非常开阔。

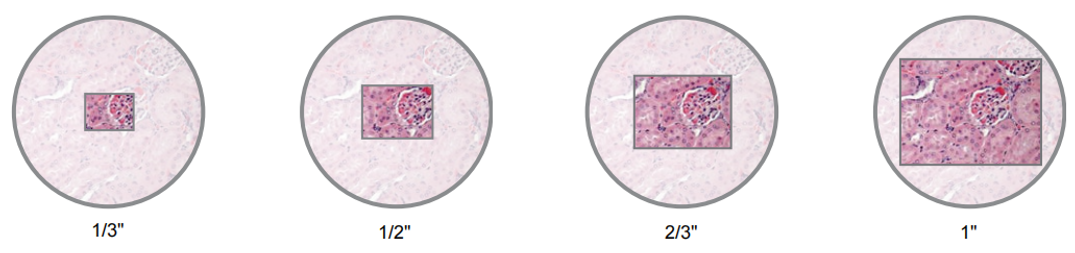

而显微相机走的是完全不同的成像路径：显微相机的核心成像部件是固定尺寸的感光芯片（CCD/CMOS）。所以相机只能拍到传感器覆盖到的区域，外圈大片视野因为超出芯片范围，直接被裁掉、无法记录。如图③

图③

也就是说，光线从三目接口射出后，会在像平面上形成一个尺寸固定的放大实像，这个像的直径通常在20mm以上。而常规显微相机的感光芯片，芯片尺寸一般是1/3英寸、1/2英寸，有效成像区域的对角线大多不到10mm。小小的芯片只能“截取”整个大实像中心的一小块区域，拍出来的画面自然比目镜视野小得多。

可以简单理解：相当于用一个小相框，只能装下大照片的中心部分。

（2）视场数不匹配

显微镜原配目镜视场数高，可以完整容纳物镜输出的全部视场。

但普通相机、转接配件视场数偏低，覆盖不了目镜看到的大范围，画面就会被裁剪。

也正因如此，我们常出现：肉眼能看到的结构，相机拍不到全貌的情况。

注意：这不属于镜头暗角、硬件瑕疵，属于正常裁切。会出现肉眼能看见的结构，相机却拍不全的情况。

三、常见误区：

很多人觉得换更高像素相机就能解决视野小的问题，其实不对。像素只决定照片清晰度，只要感光芯片物理大小不变，哪怕从 200 万升级到 2000 万像素，拍摄到的视野范围不会变大，仅仅是小块画面细节更细腻。

四、怎么扩大相机拍摄视野：

1、切换更低倍数的物镜；

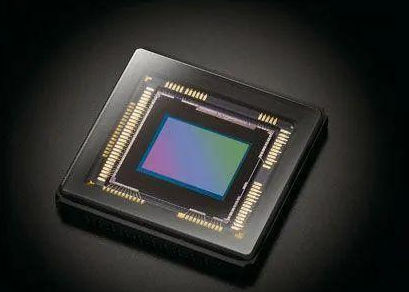

2、使用大靶面尺寸的显微相机，例如1英寸、1.2英寸显微相机，如图④；

图④

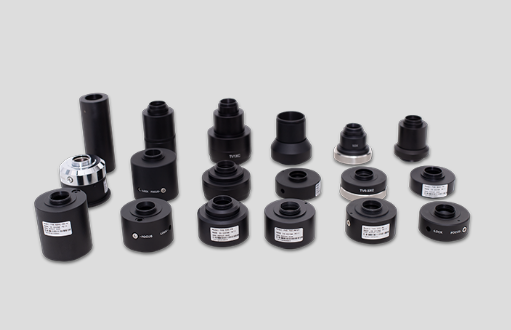

3、选用低倍率C接口缩小镜（0.3×、0.5×、0.63×接筒），把镜筒输出的大画面整体缩小，让芯片可以收纳更多内容，让相机视野贴近目镜视野效果。如图⑤

图⑤

⚠️注意点：

并不是C接口倍率越低越好。这个需要根据相机芯片尺寸选择，接口倍率不能低于相机芯片尺寸，否则相机成像会有暗角或黑边。

显微相机暗角成像，如图⑥：

图⑥

⚠️取舍提醒：使用缩小镜拓宽视野的同时，整体成像倍率会下降，样品的细微细节会被弱化。

可根据需求选择：需要全景就拓宽视野，要看精细细节就牺牲视野。
